使用 xilinx-nix 实现 Vivado 与 VCS 的全自动化仿真流程（包含 Synopsys 安装包）

前言

将 NixOS 作为 IC/FPGA 设计开发的主力操作系统时，最令人头疼的问题之一，便是许多商业 EDA 工具往往无法直接兼容。这类工具通常版本较旧、更新缓慢，对基础运行库（如 glibc、libstdc++ 等）的版本极其敏感。一旦使用较新的系统库，就难免遭遇“符号未定义”或段错误等问题，导致在较新的 Linux 发行版上安装与运行这些工具变得异常困难。

参考 Chisel-nix 项目的思路，我拓展出了 xilinx-nix 项目，打造一个能够在 NixOS 环境下顺畅运行 Xilinx 设计套件，并可联合 Synopsys VCS/Verdi 进行仿真的开发平台。

与 Chisel-nix 中创新性地将 Verilator/VCS 集成到 Chisel 仿真流程、并通过 Rust 进行高层次仿真的方式不同，xilinx-nix 目前仍沿用经典的 Verilator/VCS 编译仿真流程——用户可自行编写测试平台文件并放置于指定目录，再传入仿真环境。这种方式更贴近传统硬件设计习惯，也可作为理解与过渡到 Chisel-nix 那种高度集成化仿真模式的参考。

本项目参考了 Chisel-nix 项目的目录框架、vcs 的环境和使用以及 vcs 的脚本（vcs-fhs-env.nix，vcs.nix，vcs-wrapper.sh）

安装

此处提供的 Nix 配置专门用于构建 安装环境。

在安装 Xilinx 或 Synopsys 工具时，您只需通过该脚本处理安装程序的依赖问题。若遇到报错，可根据提示增补缺失的系统包，即可顺利运行下载器或安装向导。在 xilinx-nix 中提供了两个 Nix 安装环境文件。

xilinx_fhs_install.nix：涵盖了 Xilinx 2024.1 下载器及安装程序所需的核心依赖。
vcs_fhs_install.nix：涵盖了运行 SynopsysInstaller 所需的核心依赖，支持根据实际安装版本灵活调整依赖包。

使用方法（在 NixOS 或已安装 Nix 的系统中）：

# 进入 Xilinx 安装环境
nix-shell xilinx_fhs_install.nix
# 进入 Synopsys 安装环境
nix-shell vcs_fhs_install.nix

软件版本说明：

NixOS: 25.11
Xilinx Vivado: 2024.1（从官网下载Linux版安装器）
Synopsys VCS: 2023.03-SP2（根据Xilinx UG900文档中支持的仿真器版本）
Synopsys Verdi: 2023版本（建议不低于VCS版本，其他版本未测试）

学习资源：

软件下载（无需VIP，高速下载）：百度网盘链接 (若失效请在博客评论区留言，我会及时更新）
Synopsys安装包参考，非 NixOS 系统的人可以直接根据提供资料安装：Synopsys vcs verdi 2023 安装包
新版破解工具，主要提供了新版的scl_keygen，这个工具上一个帖子没有：求教synopsys lic制作方式
安装教程参考：Synopsy2020以上版本EDA软件安装教程

准备工作

在开始之前，请确保你的安装目录已按以下结构组织好相关文件。这些文件包括了 Synopsys Installer、SCL 授权工具、VCS/Verdi 安装包以及 Nix 配置文件（Nix 文件在 github 仓库里，Xilinx 下载器官方网站下载 Linux 版本，其余的在网盘链接内）。

.
├── installer/             # Synopsys 安装程序
│   ├── SynopsysInstaller_v5.8.run
│   └── ...
├── scl/                   # SCL (Synopsys Common Licensing)
│   └── 2021.03/
├── vcs_all_vU-2023.03-SP2/ # VCS 源码包
├── verdi_vV-2023.12-SP2/   # Verdi 源码包
├── 1patch                 # 补丁工具
├── scl_keygen/            # License 生成器 (Windows 可执行文件)
├── FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin # Xilinx 安装包
├── vcs_fhs_install.nix    # VCS 的 Nix FHS 配置文件
└── xilinx_fhs_install.nix # Xilinx 的 Nix FHS 配置文件

安装 Synopsys VCS & Verdi

启动 Nix FHS Shell

由于 EDA 工具对系统库（如 libGL, libX11）有极其复杂的依赖，我们使用 vcs_fhs_install.nix 构造一个模拟传统 Linux 目录结构的 Shell 环境：

1	nix-shell vcs_fhs_install.nix

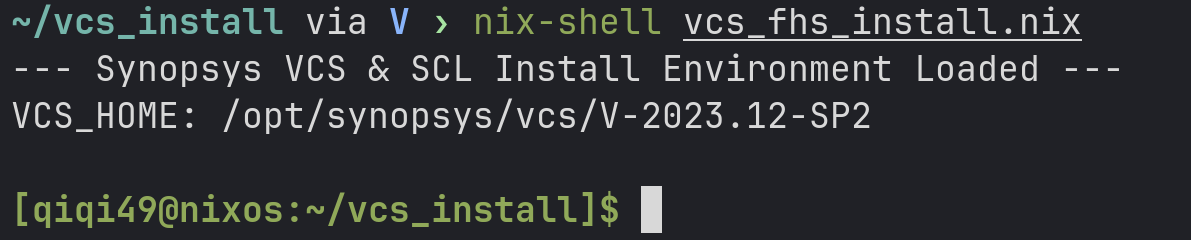

首次运行会下载大量依赖包，请确保网络环境畅通。 当所需依赖包都下载完之后即可进入 nix-shell 环境。
alt text

关于安装路径的建议

强烈建议将软件安装在 /opt/synopsys 下，而非用户家目录 (~/)。

原因分析：
在 xilinx-nix 或 chisel-nix 的配置中，通常会包含路径自检逻辑。如果你尝试安装在 $HOME 下，Nix 在构建 Derivation 时，由于 nixbld 用户没有权限读取权限为 700 的用户目录，会导致如下报错：

1	env VC_STATIC_HOME='...' points to unknown location

这个报错来源于 xilinx-nix/vcs-fhs-env.nix 的 profile 中写的那行自检代码：

1	[ ! -e "${vcStaticHome}" ] && echo "env VC_STATIC_HOME='${vcStaticHome}' points to unknown location" && exit 1

虽然设置了 __noChroot = true 和 sandbox = relaxed，但这只是允许 Nix 访问外部路径，并不意味着它有权限读取私有家目录。Nix 的构建是由系统用户 nixbld1, nixbld2 等执行，在 NixOS 上，用户家目录（/home/$usrname）的权限默认通常是 700（仅自己可见）。你可以开放用户家目录的读取权限，这样操作会导致一些安全问题，推荐还是把 synopsys 安装到 /opt/... 文件下。

在 chisel-nix 和 xilinx-nix 中都采用了__noChroot=true，Nix 的构建默认是在严格隔离的沙盒中进行的（无网络、无法访问 /usr 等）。但 VCS 在编译的时候需要连接 License Server 检查许可证。如果关在沙盒里会报错，所以要开启这个属性。

而开启这个属性需要 NixOS 25.11 用户在configuration. Nix中设置nix. Settings. Sandbox="relaxed"。

#### 执行安装程序 **1. 初始化 Installer** 进入 installer 目录并运行命令：

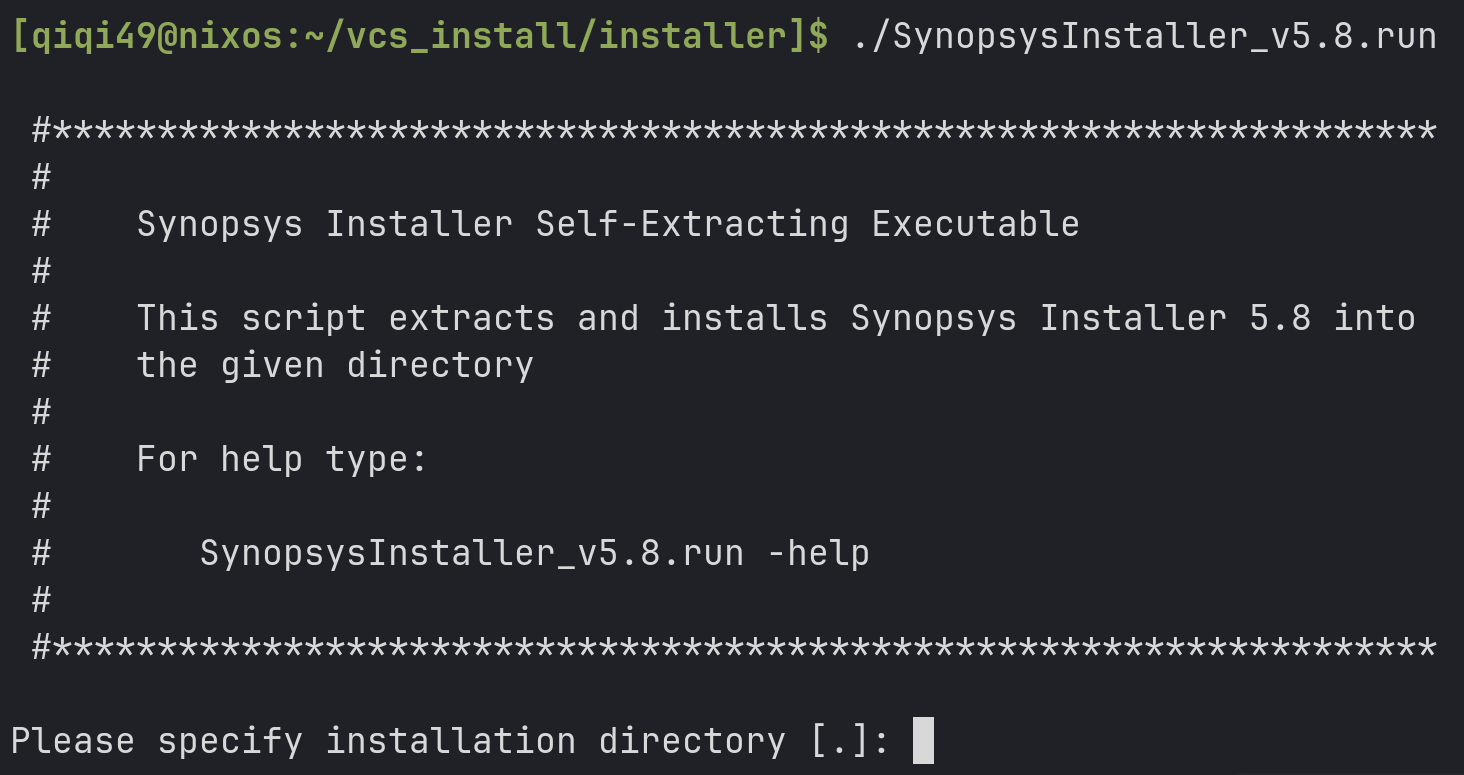

1	./SynopsysInstaller_v5.8.run

当提示安装目录时，输入 . 安装在当前目录即可。
alt text

2. 运行 setup.sh：

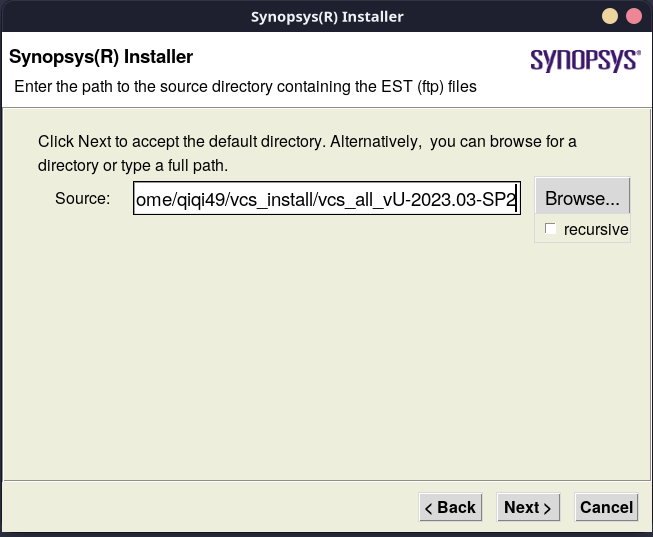

安装完之后会在本地目录出现一个 setup.sh 脚本，运行这个脚本就可以安装 vcs 和 verdi 到指定文件目录下。图中的步骤需要输入源文件地址，这个指的是 Synopsys 安装包的地址（vcs_all_vU-2023.03-SP2 的地址）。
alt text

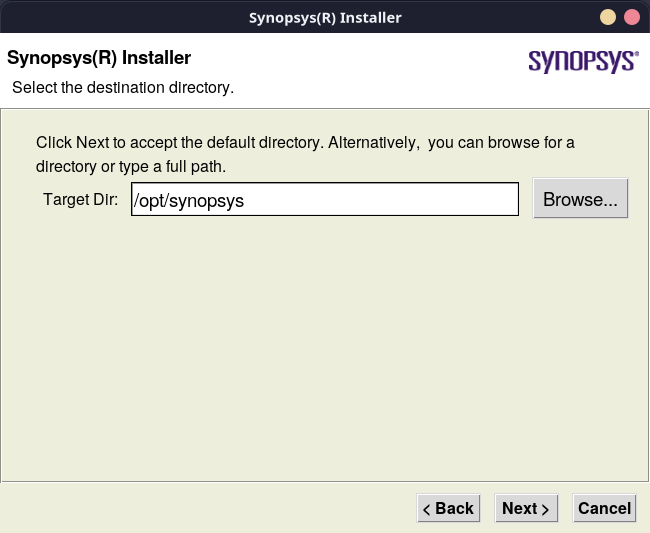

下一个步骤就是填写你的安装地址，这里填写的是 /opt/synopsys，剩下的步骤就是一路 next 到安装完成即可，verdi 的安装步骤和 vcs 一样，这里不多说。

alt text

最后将下载的 scl 文件夹移动到安装目录即可。网盘链接里面附带的 Synopsys.dat 我已经试过，不能使用。建议还是按照破解流程走一遍，生成一份 license。

破解与 License 生成

运行 `1patch`

在 nix-shell环境中，对所有安装好的组件执行 patch。注意权限不足时需使用 sudo（或在 shell 中以 root 运行）：

chmod +x 1patch
./1patch -ecc /opt/synopsys/vcs/U-2023.03-SP2
./1patch -ecc /opt/synopsys/verdi/V-2023.12-SP2
./1patch -ecc /opt/synopsys/scl/2021.03

生成 License (Wine)

由于 scl_keygen.exe 是 Windows 程序，我们需要在 Nix 中临时调用 Wine（是一个允许类 Unix 操作系统在 X Window System 运行 Microsoft Windows 程式的软件）：

1 2	nix-shell -p wine wine scl_keygen.exe

alt text

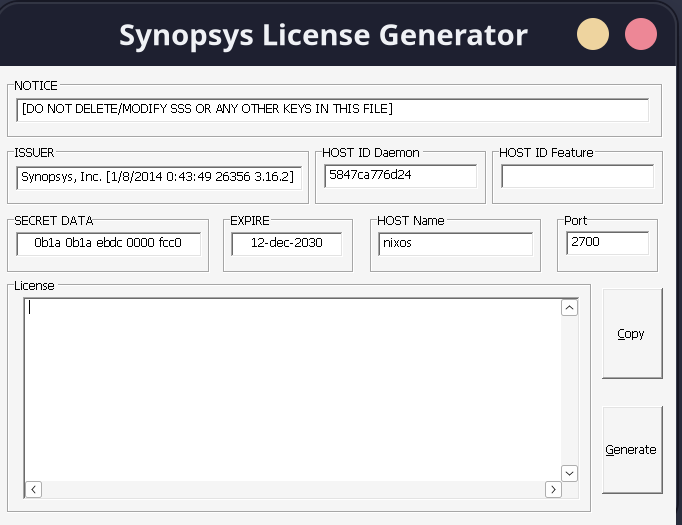

出现 Synopsys License Generator 窗口，即运行成功。这里需要填写 Hostid 和 Hostname 以及 port (27000)，linux 执行命令:

1 2	ip address # 查看mac地址,mac地址就是hostid hostname # 查看hostname

点击 Generate 就会在本目录下生成一个 Synopsys.dat 文件，将该文件放置在 /opt/synopsys/scl 目录下。

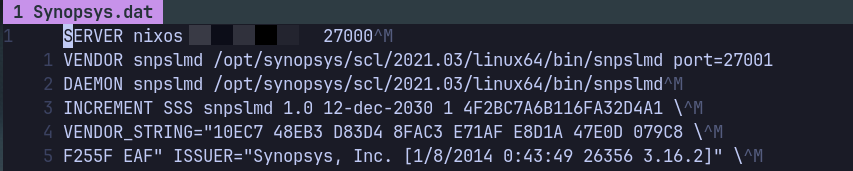

注意：需要修改 Synopsys.dat 文件中的 snsplmd 路径为你的路径。

alt text

到此，vcs 和 verdi 已经安装完毕。

安装 Xilinx Vivado/Vitis 2024.1

Xilinx 的安装过程相对独立，但体积庞大，建议预留足够的磁盘空间。确保在 Xilinx 官网上下载了 FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin 文件之后，输入 Shell 命令:

# 进入 xilinx 安装环境
nix-shell xilinx_fhs_install.nix
# 给下载器添加运行权限
chmod +775 ./FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin
# 运行下载器
./FPGAs_AdaptiveSoCs_Unified_2024.1_0522_2023_Lin64.bin

进入 xilinx 的安装环境，给下载器添加运行权限之后就可以运行，安装步骤与 windows 上的操作类似。

xilinx 环境比较简单，xilinx_fhs_env 环境即可安装与运行，安装完成在 .bashrc (.zshrc ) 文件中添加环境变量，同理为了之后在 xilinx-nix 中运行 xilinx，必须要安装在 /opt/.. 文件目录下：

# Xilinx
# 在 xilinx-nix 中需要用到 xilinx 的安装路径
export XILINX_STATIC_HOME=/opt/Xilinx
source /opt/Xilinx/Vitis/2024.1/settings64.sh
source /opt/Xilinx/Vivado/2024.1/settings64.sh
source /opt/Xilinx/Vitis_HLS/2024.1/settings64.sh

环境配置参考了 nix-environment 中的 xilinx-vitis: https://github.com/nix-community/nix-environments/tree/master/envs/xilinx-vitis

Xilinx-nix

在集成电路（IC）设计领域，环境配置往往比设计本身更令人头疼。Synopsys VCS 或 Xilinx 这些商业软件通常具有以下特征：

依赖极其陈旧：为了稳定性，许多工具仍依赖十年前的 libncurses5 或特定的 libpng 版本。
硬编码路径：大量脚本依赖 /bin/bash 或特定的 FHS 目录结构。
版本冲突：VCS 和 vivado 的依赖库版本不兼容

传统的解决方案是使用虚拟机或配置复杂的 Docker 镜像。但虚拟机性能损耗大，Docker 处理 GUI（X11/OpenGL）转发又非常繁琐。Xilinx-nix 通过 Nix 这一声明式包管理器，为 EDA 工具构建一个既能享受宿主机性能，又能完全隔离依赖的框架。

FHS 虚拟环境 (buildFHSEnv)

采用 Nix 的 buildFHSEnv 方案解决Nix 的结构标准与 EDA 工具要求的 FHS（文件系统层次结构标准）的问题。

在 vcs-fhs-env.nix 中：

nixpkgsSrcs = fetchFromGitHub {
  owner = "NixOS";
  repo = "nixpkgs";
  rev = "c374d94f1536013ca8e92341b540eba4c22f9c62"; # 锁定特定版本
  hash = "sha256-Z/ELQhrSd7bMzTO8r7NZgi9g5emh+aRKoCdaAv5fiO0=";
};

闭源工具链 (如 VCS) 不会随系统滚动更新。如果宿主机的 Glibc 升级到了 2.39, 而 VCS 支持 2.31, 仿真就会崩溃。通过 锁定 Nixpkgs 的 Git 提交哈希，可以将整个运行环境“冻结”在一个可验证的时间点，确保库版本长期稳定。这一设计思路主要参考了 Chisel-nix，并在此基础上扩展到了 Xilinx + Synopsys 工具链。

在 xilinx-fhs-env.nix 中，不仅需要包含 xilinx 的环境变量，还需要包含 VCS 和 Verdi 工具的环境变量，防止后续生成 xilinx 编译库以及联合仿真时出现的环境问题。

如果想要单独使用 VCS/Verdi 或者 Xilinx 工具可以输入以下命令进入 Shell 环境：

1 2	nix develop --impure vcs-fhs-env/xilinx-fhs-env # 进入 vcs 开发环境或者 xilinx 开发环境

Verdi 查看波形脚本

Chisel-nix 中提供了 VCS 的脚本，在此基础上我拓展了 Verdi 的使用。用户在终端输入 nix build .#demo.verdi --impure，脚本就会自动从默认结果目录抓取最新的设计和波形，然后在兼容的虚拟环境里为你打开 Verdi 界面。

#!@shell@

# default result directory
_RESULT_DIR="demo-sim-result/result"

if [ ! -d "$_RESULT_DIR" ]; then
    echo "Error: Result directory $_RESULT_DIR not found. Run simulation first."
    exit 1
fi

# find the first .daidir and .fsdb file in the result directory
_DAIDIR=$(ls -d $_RESULT_DIR/*.daidir 2>/dev/null | head -n 1)
_FSDB=$(ls $_RESULT_DIR/*.fsdb 2>/dev/null | head -n 1)

if [ -z "$_DAIDIR" ]; then
    echo "Error: No .daidir found in $_RESULT_DIR"
    exit 1
fi

# create the Verdi command
_VERDI_CMD="verdi -dbdir $_DAIDIR"
if [ -n "$_FSDB" ]; then
    _VERDI_CMD="$_VERDI_CMD -ssf $_FSDB"
fi

echo "[nix-verdi] Opening: $_VERDI_CMD"

# enter FHS environment to execute
exec "@vcsFhsEnv@" -c "$_VERDI_CMD $@"

自动化 Xilinx 仿真库编译

在使用 VCS 仿真任何 Xilinx IP 之前，必须先编译 Xilinx Simulation Libraries。
这个过程如果通过 Vivado GUI 手动操作：

步骤繁琐
编译时间长
完全不可复现

在 demo/xilinx-simlib.nix 中，用 Nix Derivation 封装 Simlib 编译流程：

自动生成 gen_lib.tcl
在 FHS 环境中调用 vivado -mode batch
将编译好的仿真库 持久化到 Nix Store

1	nix build '.#xilinx-simlib' --impure

Vivado 的 `settings64.sh` 会污染当前 shell 环境，导致即便在 nix 中固定了 GCC 9，运行时仍可能使用宿主机 GCC。而 Xilinx 仿真库编译严格要求 GCC 9.2，这会导致部分库编译失败。该问题仍在修复中。

一键式 Vivado-VCS 联合仿真

在 demo/vivado-sim.nix 中，定义了 run-sim 脚本，它自动化了以下链路：

工程创建：调用 Vivado 运行 setup_vcs_verdi.tcl。
脚本修补：Vivado 生成的 shell 脚本通常硬编码了/bin/sh，我们会自动将其 Patch 为 Nix 环境下的 bash 并赋予执行权限。
三部曲执行：在 vcs-fhs-env 环境下依次运行 compile.sh -> elaborate.sh -> simulate.sh。
波形查看：通过 view-waves 命令，自动查找生成的 .fsdb 文件并挂载 daidir 启动 Verdi。

1
2
3

# 在 shell 中只需两步
nix run '.#demo.vivado-sim-run'    # 自动化编译并跑仿真
nix run '.#demo.vivado-view-waves'  # 自动打开 Verdi 看波形

在 xilinx-nix 中给出的 demo 是一个使用 vivado IP 的测试文件，里面使用了 xilinx 的 clk_wiz 的 IP，对应的 setup_vcs_verdi.tcl 是一个创建 vivado 工程->创建 IP->生成脚本的示例工程。如果要使用其他的 FPGA 配置，需要自己修改 create_project 部分和 IP setting 部分。

SpinalHDL 硬件描述与自动化生成 (v1.1 新特性)

在 v1.1 版本中，xilinx-nix 引入了对 SpinalHDL 的深度集成。SpinalHDL 允许工程师使用 Scala 这种高层语言进行硬件描述，但其传统的开发痛点在于 JVM 生态复杂的依赖管理（SBT/Ivy/Coursier），在没有网络或环境隔离的服务器上经常因无法下载依赖而构建失败。但是 SpinalHDL 相比 Chisel 构建较为简单，没有 MLIR 等中间编译步骤，并经常使用 sbt 工具进行构建。

通过集成 sbt-derivation，我们将 SpinalHDL 的构建逻辑纳入了 Nix 的管理：

依赖锁定：通过 depsSha256 锁定 Scala 项目的所有依赖库。即使在离线环境下，只要 Nix Store 中存在缓存，即可实现确定性的 RTL 生成。
无缝对接仿真：通过 .#demo.spinal 生成的 Verilog 源码会自动带有 filelist.f，可以直接被后续的 .#demo.vcs 或 .#demo.verilated 消费，实现了从高级抽象语言到商业仿真器的全闭环。

在 spinal-rtl.nix 中，我们定义了如下构建逻辑：

buildPhase = ''
  export HOME=$(pwd)
  echo "[nix] Generating Verilog for ${target}..."
  sbt ${lib.concatStringsSep " " sbtFlags} \
      -Dsbt.offline=true \
      "set fork := false; runMain ${target}.MyTopLevelVerilog"
'';

使用指南

本项目通过 Overlay 机制扩展了 nixpkgs。你可以通过 .#demo.<attr> 构建不同的组件。

1. 基础 RTL 仿真

使用源代码目录下的 Verilog 文件进行仿真：

目标 (Attribute)	描述
`.#demo.rtl`	收集源码并生成 `filelist.f`
`.#demo.verilated`	使用 Verilator 编译的仿真器可执行文件
`.#demo.vcs`	使用 VCS 编译的仿真器 (Standalone)
`.#demo.vcs-trace`	启用 FSDB 波形追踪的 VCS 仿真器
`.#demo.verdi`	打开交互式 Verdi 查看波形
构建示例：

1
2
3

nix build '.#demo.rtl' --impure # 运行编译之前一定要先运行该步骤
nix run '.#demo.vcs-trace' --impure -- +dump-start=0 +dump-end=10000 +wave-path=trace
nix run '.#demo.verdi' --impure

2. Xilinx 仿真流

针对包含 Xilinx IP 的工程，使用自动化流水线：

编译 Xilinx 仿真库：

1	nix build '.#xilinx-simlib' --impure # 有 bug 正在修改

1
2
3

nix develop --impure
xilinx-fhs-env
vivado -mode batch -notrace -eval "compile_simlib -simulator vcs -family all -library all -directory ./simlib_dir"

运行 Vivado-VCS 联合仿真：

1
2

nix run '.#demo.vivado-sim-run' --impure     # 自动化：Vivado生成脚本 -> 脚本修复 -> VCS编译仿真
nix run '.#demo.vivado-view-waves' --impure  # 自动查找最新的 .fsdb 文件并启动 Verdi

3. FHS 环境交互

如果你需要手动运行 Vivado 或 Verdi 命令，可以进入特定的 FHS 环境，在 nix develop 模式下输入：

1 2	xilinx-fhs-env -c "vivado" vcs-fhs-env -c "verdi"

3. SpinalHDL 开发流

需要在default.nix中修改是使用经典 rtl 仿真还是 spinal-rtl 仿真，其他流程与基础 rtl 仿真相同。

更新依赖

若需更新 Nixpkgs，运行：

1	nix flake update

格式化代码

本项目集成了 treefmt，支持 Nix 和 Verilog 格式化：

nix fmt

清理文件

通过 git clean 清理 .gitignore 中忽略的文件及目录，会删除 Xilinx 编译库目录：

1	nix build .#clean
